Port name

Functional specifications

AHD_IN

AHDSignal input

AHD_OUT

AHD Signal loop output

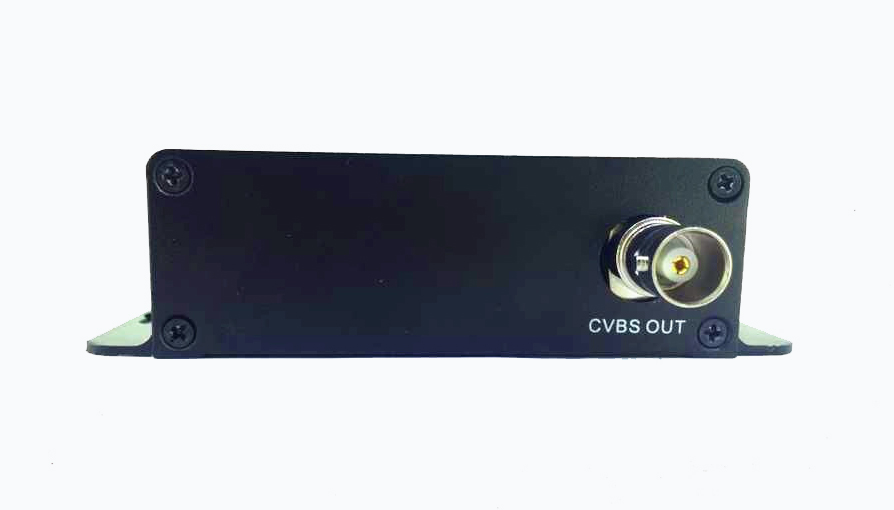

CVBS_OUT

CVBS Signal output（AHD to CVBS）

P/N

CVBSoutput PAL/NTSC selecte

DC 5-24V

5V-24VDC power input

Indicator light

status

PW

Light up

system powered on

Put out

system un-powered on

SN

Light up

AHD signal locked

Put out

AHD signal un-locked

Working temperature range

-25 to+75 °C

Working humidity range

Relative humidity 30%～ 85%

Input  video signal

0.5 -1.0 vols  p-p

Output video

CVBS

Input power

DC 5~24V, the outside is negative

Power consumption

CVBS output：250mA

material

Aluminum alloy
